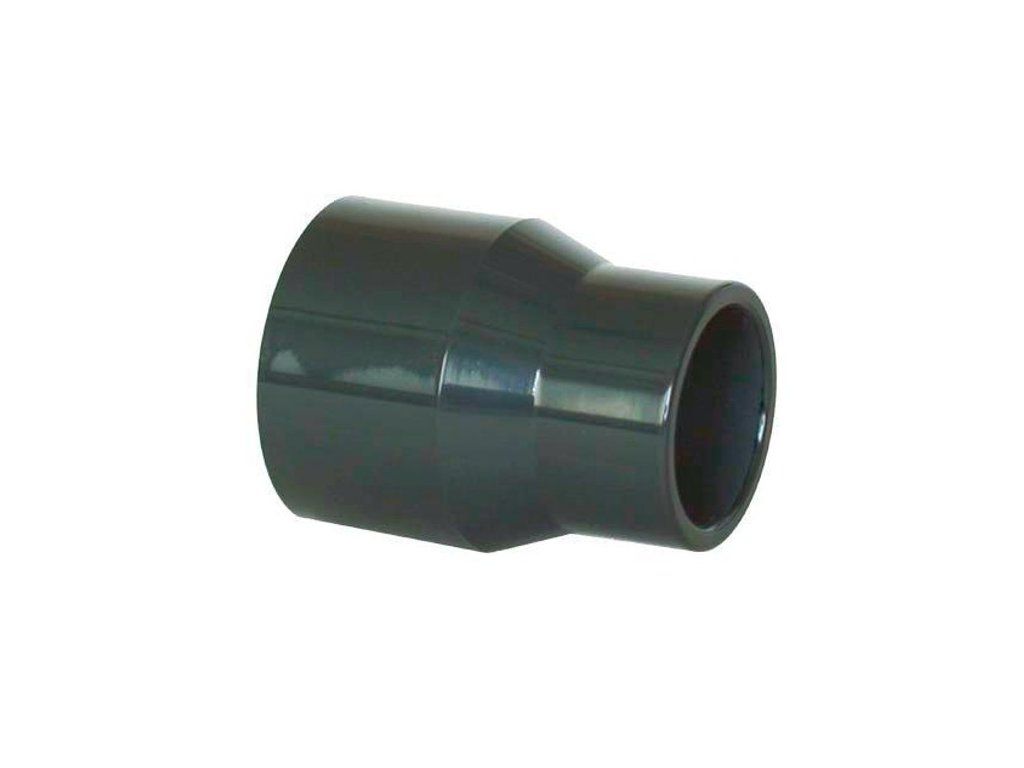

PVC tvarovka - redukcia, 2x lepený spoj, 315 x 200 mm, dlhá
Dlhá PVC-U redukcia s priemerom 315 a 200 mm a hmotnosťou 5 kg spája veľké vetvy bazénového potrubia cez dva lepené spoje. Predĺžený tvar obmedzuje turbulencie a tlakové straty výraznejšie než krátka redukcia. Vhodná pre veľké bazénové prevádzky.
.png?6994788e)
| DN | DO | D1 | D2 | d0 | d1 | d2 | d3 | t | T | L |
| 25*20 | 30,05 | 25,24 | 24,95 | 24,85 | 20,24 | 19,96 | 19 | 17 | 19,5 | 41,8 |
| 32*20 | 37,4 | 32,25 | 31,95 | 24,85 | 20,24 | 19,96 | 19 | 17 | 23 | 48,5 |
| 32*25 | 37,4 | 32,25 | 31,95 | 30,00 | 25,24 | 24,95 | 24 | 19,5 | 23 | 48,5 |
| 40*20 | 46,7 | 40,28 | 39,95 | 26,1 | 20,24 | 19,96 | 19 | 17 | 27 | 55,1 |
| 40*25 | 46,7 | 40,28 | 39,95 | 31,3 | 25,24 | 24,95 | 24 | 19,5 | 27 | 55,5 |
| 40*32 | 46,8 | 40,28 | 39,95 | 38,7 | 32,25 | 31,95 | 31 | 23 | 27 | 55,2 |
| 50*20 | 56,6 | 50,33 | 49,94 | 24,85 | 20,24 | 19,96 | 19 | 17 | 32 | 66,5 |
| 50*25 | 56,8 | 50,33 | 49,94 | 30 | 32,25 | 31,95 | 24 | 23 | 32 | 66,5 |
| 50*32 | 56,6 | 50,33 | 49,94 | 37,5 | 40,28 | 39,95 | 31 | 27 | 32 | 66,5 |
| 50*40 | 57,2 | 50,33 | 49,94 | 47,10 | 40,28 | 39,95 | 39 | 27 | 32 | 66,2 |
| 63*25 | 71,7 | 63,34 | 62,93 | 31,20 | 25,24 | 24,95 | 24 | 19,5 | 38,5 | 79,5 |
| 63*32 | 72,10 | 63,34 | 62,93 | 38,30 | 32,25 | 31,95 | 31 | 23 | 38,5 | 79,5 |
| 63*40 | 71,5 | 63,34 | 62,93 | 47 | 40,28 | 39,95 | 39 | 27 | 38,5 | 78,8 |
| 63*50 | 83,3 | 63,34 | 62,93 | 57,4 | 50,33 | 49,94 | 49 | 32 | 38,5 | 80 |
| 75*32 | 83,3 | 75,35 | 74,93 | 38 | 32,25 | 31,95 | 31 | 23 | 44,5 | 92,5 |
| 75*40 | 83,3 | 75,35 | 74,93 | 46,20 | 40,28 | 39,95 | 39 | 27 | 44,5 | 92,5 |
| 75*50 | 83,3 | 75,35 | 74,93 | 56,5 | 50,33 | 49,94 | 49 | 32 | 44,5 | 92,3 |
| 75*63 | 83,3 | 75,35 | 74,93 | 70,30 | 63,34 | 62,93 | 62 | 38,5 | 44,5 | 91,8 |
| 90*40 | 99,20 | 90,38 | 89,93 | 46 | 40,28 | 39,95 | 39 | 27 | 52 | 106,5 |
| 90*50 | 99,20 | 90,38 | 89,93 | 56,30 | 50,33 | 49,94 | 49 | 32 | 52 | 107,5 |
| 90*63 | 99,20 | 90,38 | 89,93 | 71 | 63,34 | 62,93 | 62 | 38,5 | 52 | 109 |
| 90*75 | 99,20 | 90,38 | 89,93 | 84 | 75,35 | 74,93 | 73,5 | 44,5 | 52 | 107,5 |
| 110*50 | 120,8 | 110,42 | 109,92 | 56,7 | 50,33 | 49,94 | 49 | 32 | 62 | 125,75 |
| 110*63 | 120,8 | 110,42 | 109,92 | 70,55 | 63,34 | 62,93 | 62 | 38,5 | 62 | 125 |
| 110*75 | 120,8 | 110,42 | 109,92 | 84,2 | 75,35 | 74,93 | 73,5 | 44,5 | 62 | 128,6 |
| 110*90 | 120,8 | 110,42 | 109,92 | 100,3 | 90,38 | 89,93 | 88,5 | 52 | 62 | 125,78 |
| 125*63 | 135,2 | 125,52 | 124,93 | 69,5 | 63,34 | 62,93 | 62 | 38,5 | 69,5 | 142,5 |
| 125*75 | 135,2 | 125,52 | 124,93 | 82,7 | 75,35 | 74,93 | 73,5 | 44,5 | 69,5 | 142,5 |
| 125*90 | 137,3 | 125,52 | 124,93 | 99,5 | 90,38 | 89,93 | 88,5 | 52 | 69,5 | 142,5 |
| 125*110 | 137 | 125,52 | 129,93 | 121,6 | 110,42 | 109,92 | 108 | 62 | 69,5 | 142,5 |
Všetky vyššie uvedené rozmery sú v mm.
Redukcia s priemerom 315 x 200 mm je vhodná na prepojenie hlavného rozvodu s technológiou, ktorá pracuje s menším priemerom potrubia, napríklad tepelné čerpadlo na bazén, solárny ohrev bazéna alebo protiprúd do bazéna. Obojstranný lepený spoj zabezpečuje pevné a tesné napojenie bez rizika netesnosti.
Dodatočné parametre
| Kategória: | PVC-U dlhá redukcia |
|---|---|
| Druh použití: | PVC-U |
| Hmotnost: | 5 kg |
| Průměr: | 200, 315 |
| Skupina: | MPBS |
| Typ: | PVC, Lepený spoj, Redukce, Tvarovka |
| Položka bola vypredaná… | |
